一、概述

試驗變壓器是電力設備檢測及預防性試驗所必備的試驗設備。隨著我國電力工業的發展，對試驗變壓器的電壓等級要求也越來越高，而傳統的油浸式試驗變壓器，無論在體積上和重量上還是在性能上都越來越不能滿足現場工作的要求。

隨著我國基礎科學研究的進步，新材料、新工藝的應用，把新的介質六氟化硫氣體推向了電力設備的應用領域。由于六氟化硫氣體優良的絕緣性能和滅弧性能及不燃性，使得它作為新的絕緣介質得到廣泛的應用。特別在無局放試驗電源上，SF6氣體是最佳的絕緣介質。

我公司經過多年的努力，研究成功了充氣式輕型試驗變壓器，本系列產品與傳統的油浸式輕型試驗變壓器相比，重量上減輕了20％－60％（視電壓及容量等級而定），而且無油污染，單臺試驗變壓器的電壓等級可達300KV。由于采用了新的生產工藝，產品的技術性能有較大的提高，特別適用于現場工作及頻繁移動的工作條件下使用。

二、結構

1、YDQ系列產品其設計構思、材質選擇及工藝流程都是全新的，因此不僅體積小、重量輕、外形美，而且各項技術指標都達到了<<JB3570－98>>標準要求。

YDQ系列產品采用優質冷軋30Q－130取向硅鋼片疊成多級圓柱框形鐵芯，在特制的高強度絕緣筒上用QZ型導線直接連續繞制高壓塔式線圈。外殼是圓柱形，內充入SF6氣體。

2、YDQ（JZ）產品與YD產品的不同在于巧妙地將高壓整流硅堆裝在高壓套管之內通過短路桿的插入和抽出可變換YDQ是工頻高壓交流輸出還是高壓直流輸出。

3、YDQ（C）產品與YDQ產品的不同在于套管內結構。

4、YDQ（W）產品是在普通變壓器的基礎上加上特殊的電氣結構及精細的制作工藝，使得此型號變壓器局部放電量很?。ā?PC），有利于局放儀在高電壓狀態下判別其它電氣設備（GIS、CVT、電纜附件、主變、互感器等）的局放量。

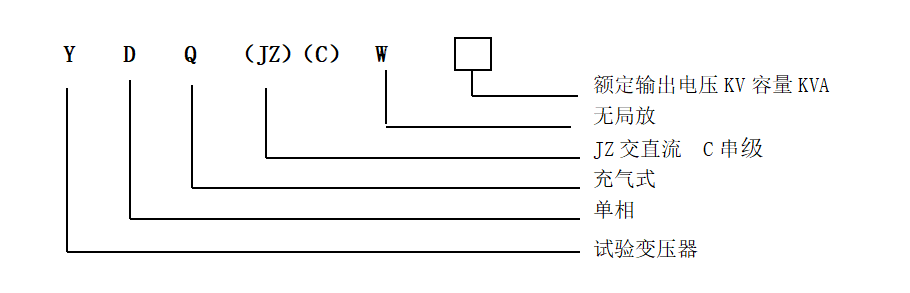

三、型號含義

四、工作原理

把電源輸入有過流自動脫扣及防止突發加壓的零位連鎖裝置的操作臺（箱），經自耦調壓器調節電壓輸入YDQ試驗變壓器初級繞組，根據電磁感應原理，在次級(高壓)繞組按其與初級繞組匝數之比可獲得同等倍數的電壓幅值----工頻高壓。此工頻高壓經高壓硅堆整流及穩壓電容器濾波可取得直流高壓，其幅值是工頻高壓有效值的倍。

YDQW系列高壓試驗變壓器額定參數：

注：容量50KVA以上試驗變壓器參數略，對各電壓等級變壓器的空載電流4～9％ ，阻抗電壓4～10％
